點擊數：2857MV20系列變量柱塞馬達

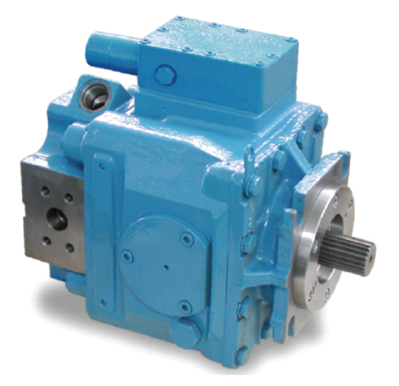

MV20系列變量柱塞馬達
DF MV20系列變量軸向柱塞馬達采用斜盤式設計，適用于移動工業領域。 馬達的輸出速度與輸入的流量成正比關系，與馬達的排量成反比；輸出扭矩隨馬達的排量和壓力降的增加而增加，變量馬達的廣范圍的控制方式，可滿足高速、高轉矩的要求。 控制系統的排量可在最大排量和最小排量之間無級調節，從而實現馬達的無級變速。 在圖2，畫出變量馬達的橫截面圖與支持在兩個圓錐滾子軸承的軸。后蓋還用于的高壓口連接。 到前蓋用符合SAE標準的螺栓固定定心直徑的凸緣，標準電機配有機械 - 液壓伺服閥，機械反饋。殼體和軸封的最大壓力為0.25MPA（間歇0.5MPA）。
|  |
描述 | 單位 | 規格 | |||||
033 | 052 | 070 | 090 | 119 | |||
排量 | Max. a=18° | Cm3 | 33.33 | 51.6 | 69.8 | 89 | 118.7 |
Min.a=7° | 12.6 | 19.5 | 26.4 | 33.6 | 44.7 | ||
速度 | 公稱 | Min-1 | 1950 | 1950 | 1950 | 1950 | 1950 |
Max. a=18°+ | 3800 | 3500 | 3200 | 2900 | 2600 | ||
a=7°-12°+ | 4800 | 4200 | 3900 | 3600 | 3300 | ||
最小 | 50 | 50 | 50 | 50 | 50 | ||
流量 | 最大 | Dm3.min-1 | 126.6 | 180.6 | 223.4 | 258.1 | 308.6 |
壓力 | 公稱壓力 | Mpa | 42 | ||||
間歇壓力 | 48 | ||||||
最大壓力 | 52 | ||||||
扭矩 | 最大（△P=52Mpa） | Mpa | 275.6 | 426.9 | 577.2 | 736.2 | 982.3 |
扭矩比 | Nm/Mpa | 5.3 | 8.21 | 11.1 | 14.16 | 18.89 | |
輸出功率 | 最大 | Kw | 88.6 | 126.4 | 123.3 | 180.6 | 216 |
斜盤角度 | 最大 | 度 | 18 | ||||
最小 | 7 | ||||||
旋轉方向 |
| 雙向可逆旋轉 | |||||
殼體壓力 | Mpa | 連續0.25，峰值0.5 | |||||
控制壓力 | Mpa | 1.3– 2.5 | |||||
重量 | Kg | 41.6 | 51 | 58 | 74.5 | 104 | |
運轉條件：
環境溫度范圍：-40 - +55
流體溫度范圍：-40- +80
溫度可以更高，但油的粘度必須最小是7.mm2.s-1。請向廠家咨詢。
推薦的油液：
工作粘度范圍：
最佳：12-60 mm2.s-1
最小：7mm2.s-1
在冷啟動：1000mm2.s-1
工作位置：任意
流體過濾：清潔度等級必須保持至少在18/13級，符合ISO4406
分離度：β10=1.5至2 ； β 25 ≥ 75（在清潔能力為10μm濾芯）

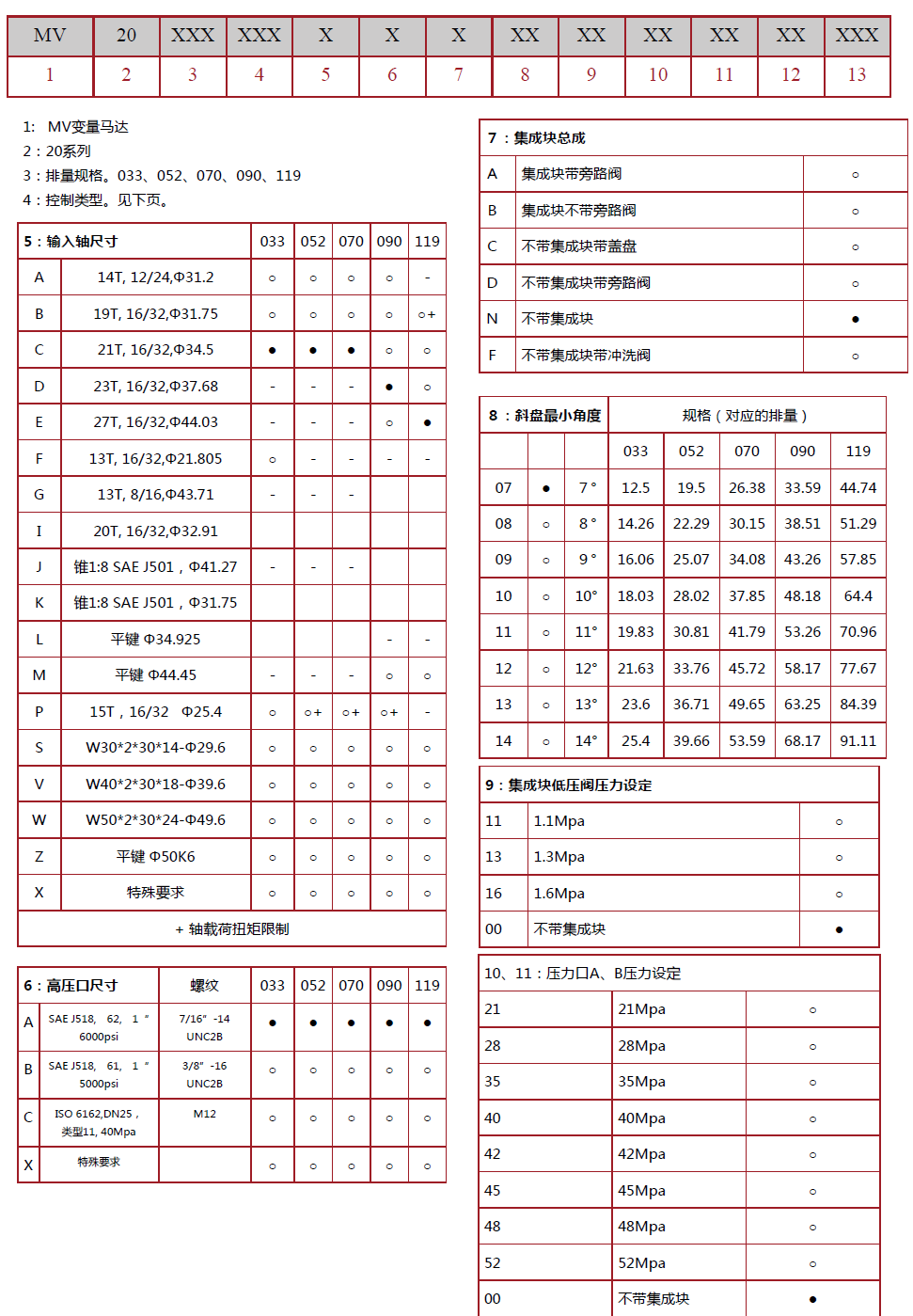

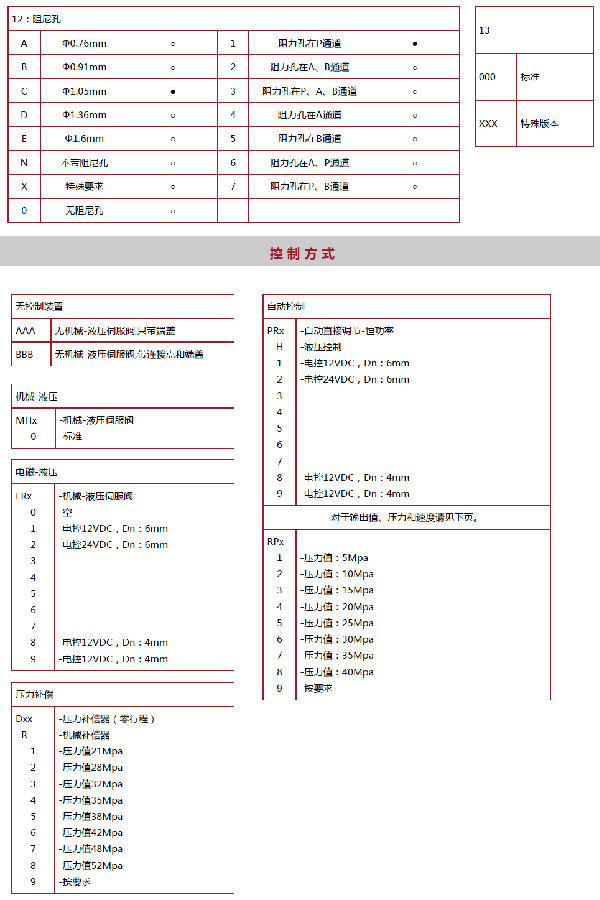

訂貨代碼：
