點擊數：2143三通高壓球閥 -BSPP螺紋
三通高壓球閥 - BSPP螺紋
RS3系列3路高壓球閥用于切換單出口管路流量。
L型三通球閥：（中心關閉），手柄在中位時三條通路部分打開，手柄旋轉的角度為90度。
T型三通球閥：（中心打開），手柄在中位時三條通路完全打開，手柄旋轉的角度為180度。
|  |
GAS-（BSP） | ||||||||||||||

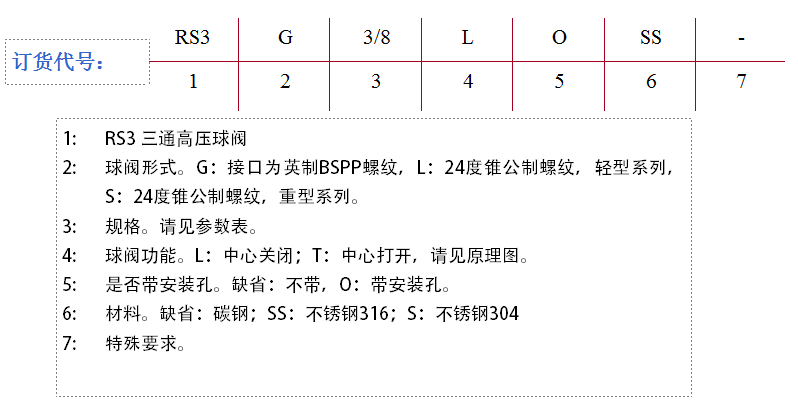

| 規格 | DN | PN（bar） | P | A | B | C | D | F | H | SW | 訂貨代號(有安裝孔） | ||
E | L | I | ||||||||||||
RS3 1/4 | 6 | 400 | G1/4” | 105 | 69 | 17 | 35 | 1/4" | 25 | 22 | 4.5 | 25 | 7.5 | |
RS3 3/8 | 10 | 400 | G3/8” | 105 | 73 | 15 | 40 | 3/8" | 30 | 27 | 5 | 35 | 5 | |
RS3 1/2 | 13 | 350 | G1/2” | 105 | 86 | 19 | 40 | 1/2" | 40 | 30 | 6.5 | 38 | 5 | |
RS3 3/4 | 20 | 350 | G3/4” | 106 | 97 | 17 | 55 | 3/4" | 55 | 41 | 8 | 49 | 7 | |
RS3 100 | 25 | 300 | G1” | 106 | 114 | 24 | 60 | 1" | 60 | 46 | 8 | 55 | 6 | |
RS3 114 | 25 | 300 | G1 1/4” | 106 | 125 | 29 | 60 | 1 1/4" | 60 | 50 | 8 | 55 | 6 | |
RS3 112 | 25 | 300 | G1 1/2” | 106 | 125 | 29 | 60 | 1 1/2" | 60 | 55 | 8 | 55 | 6 | |
